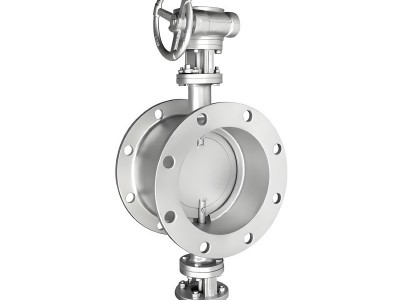

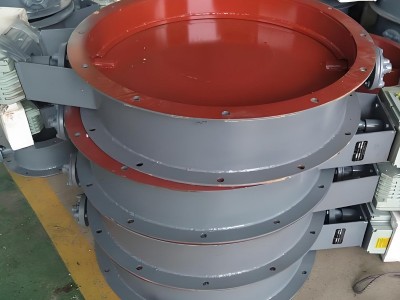

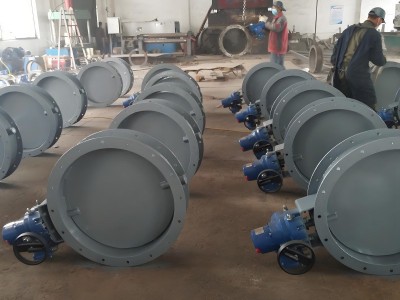

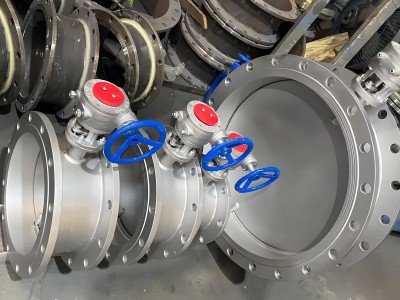

通风蝶阀是一种结构简单的调节阀，它同时也可以用于低压管道介质的开关控制。以下是对通风蝶阀的详细介绍：

基本定义

通风蝶阀是一种非密闭型蝶阀，主要用于化工、建材、电站、玻璃等行业中通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。

结构特点

结构紧凑：通风蝶阀采用中线式蝶板与短结构钢板焊接的新型结构形式，结构紧凑、重量轻、便于安装。

流阻小：设计使得流体通过时的阻力较小，有助于降低系统的能耗。

使用寿命长：内无连杆、螺栓等组件，减少了故障率，提高了使用寿命。

操作轻便：驱动力矩小，开关灵活，操作方便。

工作原理

通风蝶阀的工作原理简单而高效，主要通过旋转阀板来控制介质的流通。当阀板与阀座紧密贴合时，阀门关闭，介质无法通过；当阀板旋转一定角度后，阀门开启，介质得以流通。由于阀板在旋转过程中与介质流向相同，因此产生的阻力较小，有利于介质的顺畅流通。

分类

通风蝶阀可根据不同的标准进行分类，主要包括：

按驱动方式：分为手动蝶阀、电动蝶阀、气动蝶阀等。

按结构：如中心密封蝶阀、单偏心密封蝶阀等。

按连接方式：如对夹式蝶阀、法兰蝶阀等。

应用领域

通风蝶阀广泛应用于多种行业和领域，包括但不限于：

化工：用于控制化学反应过程中的气体流量。

电力：用于火力发电厂、核电站等场所的蒸汽管道中。

食品加工：用于食品加工过程中的空气等介质的流量控制和截断。

医药行业：用于制药厂中的气流调节和截断。

冶金：用于钢铁冶炼过程中的气体流量控制和截断。

造纸行业：用于纸张生产线上的气流调节和截断。

优缺点

优点：

结构简单，体积小，重量轻，便于安装和使用。
启闭迅速，操作省力，适合频繁启闭的场合。
调节性能好，可以通过改变蝶板的旋转角度来调节流量。
适用范围广，可用于多种介质和工况环境。

缺点：

密封性能相对较差，存在一定的泄漏风险。
使用压力和工作温度范围较小，可能不适用于高压或高温的工况环境。
蝶板受介质冲刷影响较大，长时间使用或介质冲刷可能导致蝶板损坏，需要定期检查和更换。
综上所述，通风蝶阀在多个行业和领域中具有广泛的应用价值，但在选择和使用时需要根据具体的工况环境和需求进行综合考虑。
